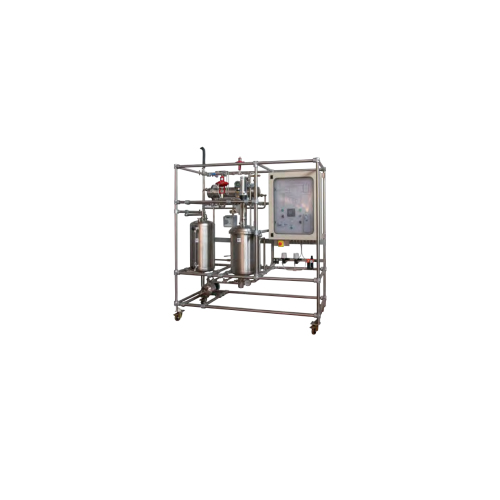

MR220507S08 Controle de temperatura e taxa de fluxo (incluindo controlador PID com software) com computador e UPS de backup Equipamento de treinamento vocacional instrutor de controle de temperatura
O equipamento deve ser capaz de demonstrar o seguinte:
• Controle Proporcional, Integral e Derivativo
• Instrumentos de medição de temperatura e vazão
• Controle em cascata de temperatura
• Determinação de tempo morto, resposta e características do processo
• Técnicas de ajuste de controladores
Especificações (ou equivalente)
A unidade deve estar equipada com (ou parte correspondente):
• Estrutura: Aço inoxidável ou alumínio anodizado com espessura suficiente para suportar a carga do equipamento e/ou diferentes componentes do equipamento
• Tanque com capacidade de 20 l
• Reator equipado com agitador
• Trocador de calor com superfície de troca de 0,3 m2
• Geradores de vapor
• Armadilha de vapor
• Vapor
• Compressor para a necessidade de ar comprimido (Nm3/h @ 6 bar)
• Válvula de água da torneira com conector de mangueira
• Bomba centrífuga (feita de material para suportar problemas associados à corrosão e erosão)
Vazão máxima = 2.000 l/h,
Altura máxima = 10m
• Válvulas pneumáticas para controlar a vazão de água e vapor
• Transmissor-indicador de fluxo de área variável com faixa de 10 a 150 l/h
• Diafragma calibrado para medir a vazão de vapor
• Transmissor eletrônico de pressão diferencial para medir a vazão de vapor com sinal de saída de 4 a 20 mA
• Termômetro com faixa de 0 a 120 °C
• 2 conversores eletropneumáticos
• controlador PID
• Tubulações e válvulas
• Dispositivos de segurança, válvulas ou botões de pressão
• Unidade automatizada juntamente com software para controle computadorizado do equipamento
• Computador
• UPS com backup suficiente para desligar a unidade/equipamento em caso de falha de energia
• Lista de peças sobressalentes (por 1 ano)
• A unidade deve ser fornecida com todos os requisitos obrigatórios
acessórios para operação suave, gases junto com cilindros, serviços de instalação e manutenção pós-venda, kits de calibração (se houver) e manuais de práticas.
