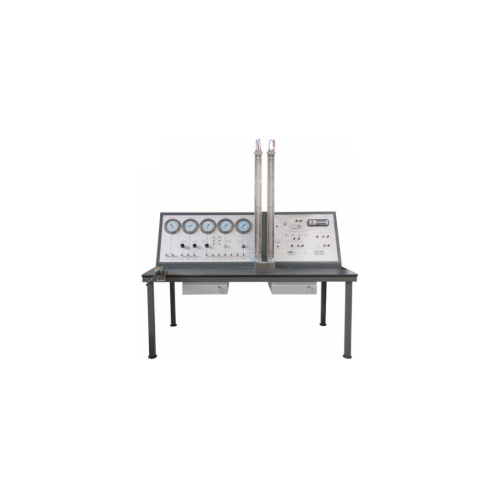

MR220507S07 Calibração de Instrumentos Eletrônicos e Pneumáticos Equipamento Didático Instrutor de Controle de Processo
Objetivos do equipamento
O equipamento deve ser capaz de demonstrar:
• Medidores de pressão
• Interruptores de pressão
• Termostatos
• Transmissores pneumáticos de pressão diferencial
• Transmissores eletrônicos de pressão diferencial
• Transmissores de pressão pneumática
• Transmissores eletrônicos de pressão
• Indicadores pneumáticos
• Indicadores eletrônicos
• Controladores/indicadores eletrônicos
• Transmissores de nível pneumáticos
• Transmissores de nível eletrônicos
• Registradores pneumáticos
• Registradores eletrônicos
• Controladores/indicadores pneumáticos
• Transmissores de nível hidrostático
• Transmissores de nível com sensor capacitivo
• Válvulas pneumáticas
• Posicionadores
Especificações/Disposições (ou equivalente)
A unidade deve estar equipada com (ou parte correspondente):
• Estrutura: Aço ou alumínio anodizado com espessura suficiente para suportar a carga do equipamento e/ou diferentes componentes do equipamento
• 5 manômetros de precisão com faixas de: -1 a 0, 0 a 1,6, 0 a 4, 0 a 10 bar e 0-30 psi, classe 0,25
• Redutores de pressão de precisão
• Entradas de pressão
• Manômetros de membro único com caixa e com faixa de 0 a 1000 mm
• Multímetro digital com faixa de corrente de 20 A e faixa de tensão de 1200 V
• Gerador de sinal de 4 a 20mA
• Fonte de energia
• Variador de tensão de 0 a 200 V
• Simulador de termopar
• Simulador de termorresistência
• Compressor para o requisito de ar comprimido (mínimo 5Nm3/h @ 8 bar)
• Transmissor pneumático de pressões diferenciais com faixa de 0 a 500 mm H2O
• Transmissor eletrônico de pressão diferencial com faixa de 0 a 500 mm H2O
• Transmissor de pressão pneumática com faixa de medição de 0 a 6 bar
• Transmissor eletrônico de pressão com faixa de medição de 0 a 6 bar
• Transmissor eletrônico de pressão residual
• Transmissor de nível com sensor capacitivo
• Interruptor de pressão
• Termostato
• Medidores Bourdon
• Termômetros de precisão
• Válvula de controle pneumática
• Posicionador para válvulas pneumáticas
• Conversor eletropneumático com sinal de saída de 4 a 20 mA
• Conversor elétrico pneumático com sinal de saída de 4 a 20 mA
• Lista de peças sobressalentes (por 1 ano)
• A unidade deve ser fornecida com todos os acessórios obrigatórios para um bom funcionamento, gases junto com os cilindros, serviços de instalação e manutenção pós-venda, kits de calibração (se houver) e manuais de práticas.
