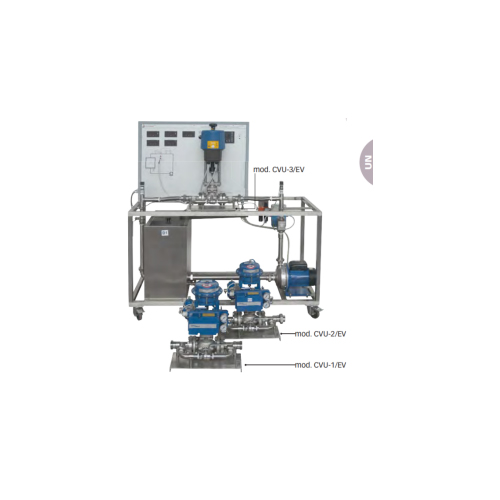

MR220507S06 Controle de Vazão e Estudo de Válvulas (incluindo Controlador PID com Software) com Computador e Backup UPS Equipamento de Ensino PID trainer
O equipamento deve ser capaz de demonstrar o seguinte:
• Medição de perdas de carga e taxa de fluxo
• Determinação de Kv e Cv de uma válvula
• Determinação da curva característica de uma válvula
• Registrar uma resposta ao degrau
• Ajustando o posicionador
• Controle Proporcional, Integral e Derivativo
• Controle de circuito aberto
• Controle de circuito fechado
• Técnicas de ajuste de um controlador
Especificações (ou equivalente)
A unidade deve estar equipada com (ou parte correspondente):
• Estrutura: Aço inoxidável ou alumínio anodizado com espessura suficiente para suportar a carga do equipamento e/ou diferentes componentes do equipamento
• Tanque de armazenamento com capacidade de 30 litros
• Bomba centrífuga (feita de material para suportar problemas associados à corrosão e erosão)
Vazão máxima = 40 l/min,
Altura máxima = 10m
• controlador PID
• Transdutores de pressão com faixa de 0 a 1,5 bar
• Fluxômetro de indução magnética de aço inoxidável com faixa de 0 a 20 l/min
• Filtro-redutor para ar comprimido
• Compressor (junto com válvula fêmea de ¼”) para a necessidade de ar comprimido (Requisito mínimo de 10 Nm3/h @ 6 bar)
• Válvula de água da torneira com conector de mangueira de 1»2”
• Válvula pneumática de controle de ar para abrir, com posicionador e by-pass
• Válvula pneumática de controle ar-para-fechar, com posicionador e by-pass
• Válvula de controle elétrico com by-pass
• Tubulações e válvulas
• Dispositivos de segurança, válvulas ou botões
• Unidade automatizada juntamente com software para controle computadorizado do equipamento
• Computador
• UPS com backup suficiente para desligar a unidade/equipamento em caso de falha de energia
• Lista de peças sobressalentes (por 1 ano)
• A unidade deve ser fornecida com todos os acessórios obrigatórios para um bom funcionamento, gases junto com os cilindros, serviços de instalação e manutenção pós-venda, kits de calibração (se houver) e manuais de práticas.
