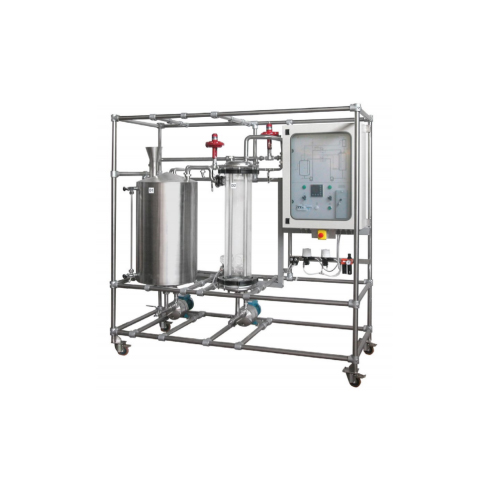

MR220507S02 Controle de Nível e Vazão (incluindo Controlador PID com Software) com Computador e Backup UPS Equipamento de Ensino Instrutor de Controle de Processo
O equipamento deve ser capaz de demonstrar o seguinte:
• Controle Proporcional, Integral e Derivativo
• Instrumentos de medição de nível e vazão
• Determinar tempo morto, resposta e características do processo
• Técnicas de ajuste de controladores
Especificações (ou equivalente)
A unidade deve estar equipada com (ou parte correspondente):
• Estrutura: Aço inoxidável ou alumínio anodizado com espessura suficiente para suportar a carga do equipamento e/ou diferentes componentes do equipamento
• Tanque de armazenamento em aço inox com capacidade de 40 l
• Tanque de nível constante de aço inoxidável com capacidade de 20 l
• Bomba centrífuga (feita de material para suportar
problemas associados à corrosão e erosão)
Vazão máxima = 2 m3 /h,
Altura máxima = 10 m
• Compressor (junto com válvulas fêmea de 1/4”) para a necessidade de ar comprimido (1 Nm3/h @ 6 bar)
• Válvula de água da torneira com conector de mangueira de 1/ 2"
• Altura da coluna de vidro = 500 mm
• Transmissor eletrônico de fluxo de pressão diferencial com sinal de saída de 4 a 20 mA
• Diafragma calibrado
• Transmissor eletrônico de nível de pressão diferencial com sinal de saída de 4 a 20 mA
• Válvulas pneumáticas de aço inoxidável
• Conversores eletropneumáticos, 4 a 20 mA / 0,2 a 1 bar
• controlador PID
• Tubulações e válvulas
• Controle de segurança
• Unidade automatizada juntamente com software para controle computadorizado do equipamento
• Computador
• UPS com backup suficiente para desligar a unidade/equipamento em caso de falha de energia
• Lista de peças sobressalentes (por 1 ano)
