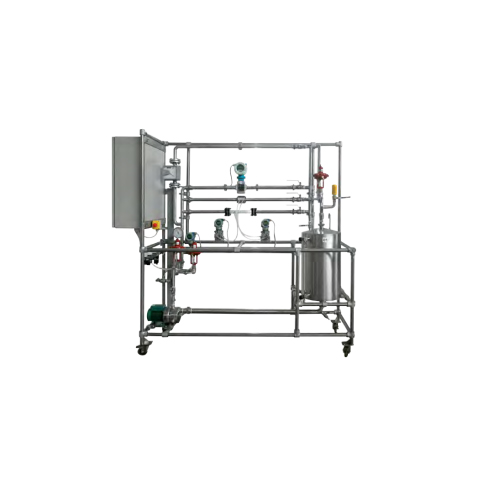

MR220507S01 Vazão e Controle de Pressão (Incluindo Controlador PID com Software) com Computador e Backup UPS Equipamento Educacional Instrutor de Controle de Processo
Objetivos do Equipamento
O equipamento deve ser capaz de demonstrar o seguinte:
• Controle Proporcional, Integral e Derivativo
• Instrumentos de medição de pressão e vazão
• Resposta e características do processo
• Técnicas de ajuste de controladores
• Controle de vazão e pressão de gases e líquidos
• Controle de faixa dividida
Especificações/Disposições (ou equivalente)
A unidade deve estar equipada com (ou parte correspondente):
• Estrutura: Aço inoxidável ou alumínio anodizado com espessura suficiente para suportar a carga do equipamento e/ou diferentes componentes do equipamento
• Tanque de armazenamento com capacidade de 40 l (mínimo)
• Bomba centrífuga (feita de material resistente à corrosão)
Q = 0,5 m3/h (Mínimo)
Altura de 20 m (Mínimo)
• Compressor (juntamente com válvulas fêmea de 1» 4”) para a necessidade de ar comprimido (1 Nm3/h @ 6 bar, para instrumentos, e 50 Nm3/h @ 6 bar, quando o ar é usado como fluido de processo)
• Válvula de água da torneira com conector de mangueira de 1/2”
• Medidor de vazão transparente
• Dispositivo de medição de fluxo
• Diafragma calibrado
• Transmissor de fluxo de indução magnética eletrônica
com sinal de saída de 4 a 20 mA
• Transmissor-indicador eletrônico de vazão de área variável com faixa de 20 a 2.000 l/h e saída de 4 a 20 mA
• Transmissores eletrônicos de pressão diferencial com sinal de saída de 4 a 20 mA
• Válvulas de controle pneumáticas para controle de pressão em faixa dividida e controle de vazão
• Conversores eletropneumáticos, 4 a 20 mA / 0,2 a 1 bar
• Transmissor eletrônico de pressão com faixa de 0 a 6 bar e sinal de saída de 4 a 20 mA
• controlador PID
• Tubulações e válvulas
• Controle de segurança
• Unidade automatizada juntamente com software para controle computadorizado do equipamento
• Computador
• UPS com backup suficiente para desligar a unidade/equipamento em caso de falha de energia
• Lista de peças sobressalentes (por 1 ano)
• A unidade deve ser fornecida com todos os acessórios obrigatórios para um bom funcionamento, gases junto com os cilindros, serviços de instalação e manutenção pós-venda, kits de calibração (se houver) e manuais de práticas.
