1. Introdução ao Produto
1.1 Descrição do Produto

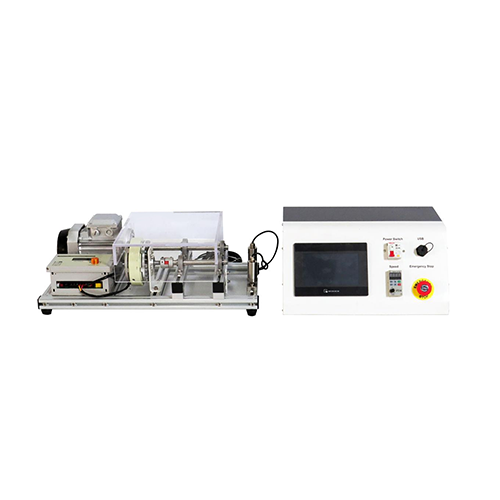

A bancada de formação laboratorial pode ser utilizada para cursos práticos nas áreas de peças mecânicas, máquinas técnicas, manutenção, reparação/montagem, diagnóstico de vibrações, etc. A bancada inclui conjuntos de correias em V e polias, rodas dentadas para transmissão por corrente, correias em V e rodas dentadas de cunha. A bancada inclui múltiplos conjuntos de correias em V e roldanas, rodas dentadas para transmissão por corrente, correntes e engrenagens. A bancada está equipada com sensores para monitorizar os dados gerados pela vibração das engrenagens.
As ferramentas de medição incluídas (paquímetro digital e micrómetro com relógio em suportes magnéticos) permitem ao experimentador dominar as competências de verificação da correcção da instalação, alinhamento e paralelismo dos eixos, controlo de desalinhamento axial e angular.
1.2 Características do Produto
1. O banco de ensaio permite estudar o funcionamento de engrenagens mecânicas ao ralenti e sob diferentes cargas de velocidade.
2. Os sensores equipados podem monitorizar dados de diversas velocidades, deslocamentos e acelerações.
2. Especificações técnicas
2.1 Parâmetros técnicos
Parâmetros de alimentação: Monofásico, trifásico, AC220V, 50Hz
2.2 Dimensões e peso
Dimensões: 830mm×680mm×370mm
Peso: 52kg
3. Nomes dos componentes e descrição das suas funções
3.1 Corpo principal do produto
Nº
Nome
1
Motor assíncrono trifásico
2
Travão de pó magnético
3
Engrenagem cónica
4
Tampa de proteção
5
Sensor
6
Controlador de travão de pó magnético
7
Acoplamento
8
Eixo acionado
9
Eixo de acionamento
10
Módulo de aquisição de dados
3.2 Componentes elétricos do produto
Nº
Nome
1
Ecrã sensível ao toque
2
Disjuntor
3
Saída USB
4
Inversor
5
Botão de paragem de emergência
3.3 Acessórios do produto
Nº
Nome
1
Indicador de mostrador
2
Paquímetro
3
Engrenagem cónica Engrenagem
4
Rolamento
5
Bucha de expansão
6
Cabo de alimentação
7
Régua angular
8
Chave sextavada
9
Volante
10
Engrenagem cilíndrica
11
Corrente
12
Engrenagem dentada
13
Correia em V
14
Correia dentada
15
Correia síncrona
16
Engrenagem síncrona
17
Pastilha de travão
18
Bloco de carga
19
Bucha excêntrica
20
Caixa de ferramentas
4. Lista de Configuração do Produto
Nº
Nome
Qtd.
1
Motor assíncrono trifásico
1
2
Controlador de travão a pó magnético
1
3
Travão a pó magnético
1
4
Engrenagem cónica
10
5
Eixo de acionamento
1
6
Eixo movido
1
7
Acoplamento
2
8
Sensor
2
9
Disjuntor
1
10
Inversor
1
11
Botão de paragem de emergência
1
12
USB Saída
1
13
Indicador digital
1
14
Paquímetro
1
15
Manguito de aperto
2
16
Cabo de alimentação
1
17
Régua de ângulo
1
18
Chave sextavada
1
19
Volante
2
20
Engrenagem cilíndrica
3
21
Corrente
2
22
Engrenagem dentada
3
23
Correia em V
2
24
Engrenagem por correia
3
25
Correia sincronizadora
2
26
Engrenagem sincronizadora
3
27
Pastilha de travão
1
28
Manguito excêntrico
3
29
Caixa de ferramentas
1
5. Instruções experimentais
5.1 Processo de instalação da engrenagem
5.2 Processo de instalação da polia
5.3 Processo de instalação da engrenagem sincronizadora
5.4 Processo de instalação da engrenagem cilíndrica
5.5 Processo de instalação do disco de travão
5.6 Experiência de aquisição de dados
5.7 Rotação do motor para a frente e para trás
5.8 Experiência de travagem do controlador de travão a pó magnético
