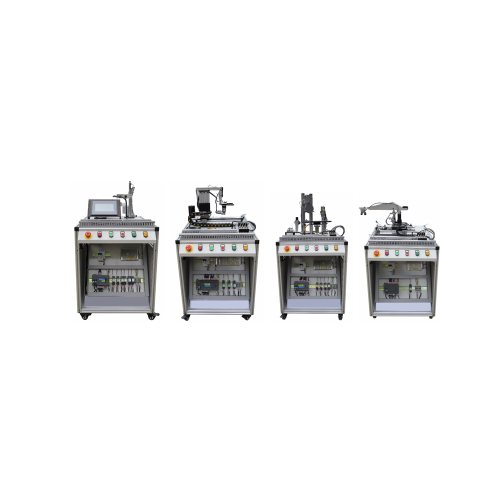

MR-MPS400M Sistema Mecatrônico Industrial Com Seimens S7-1500 PLC Equipamento de Treinamento Vocacional Equipamento de Treinamento Mecatrônico
A indústria moderna é a integração de informática, tecnologia da informação, técnicas modernas de gestão, tecnologia avançada, abrange o design do produto, a preparação da produção, a execução da manufatura e muitos outros conteúdos, e tem sido um dos pilares importantes na construção nacional e no desenvolvimento social. A fim de fortalecer a capacidade dos alunos de enfrentar os desafios da sociedade, é urgente melhorar o nível teórico e a capacidade prática da mecatrônica, sensor fotoelétrico, automação elétrica e entender mais significado prático para construir plataforma experimental de manufatura mecatrônica flexível sistemas como uma coisa importante.
O sistema modular de produtos é flexível, inclui tecnologia complexa e sistema altamente automatizado que combina organicamente a microeletrônica, tecnologia da informação de computador, tecnologia de controle, fabricação de máquinas e engenharia de sistemas. A tecnologia de manufatura flexível é o principal meio que faz com que a moderna manufatura de máquinas se ajuste aos requisitos dinâmicos do mercado e à atualização contínua e rápida dos produtos. É a base da tecnologia de fabricação avançada
Sistema de manufatura flexível modular é um conjunto de sistemas de ensino completo, flexível, modular e extensível, seu desenvolvimento e fabricação são de acordo com o nível prático dos alunos, do simples ao complexo, das partes ao todo. Ele usa a estrutura de alumínio como a plataforma operacional básica do sistema, e termina o sistema de manufatura flexível do moderno processo de montagem por uma variedade de simulação de acionamento mecânico. Ele demonstra totalmente a parte de controle elétrico da produção industrial real, uma variedade de sensores, controle de configuração e barramento industrial da produção moderna no sistema.
O sistema de produtos odular é desenvolvido com base no sistema de controle PLC de automação industrial da Siemens.
A linha de produção modular é flexível, é uma plataforma de treinamento abrangente que é desenvolvida para instituições de ensino avançado e pesquisa científica, e se aplica à aplicação abrangente de técnicos que se dedicam ao ensino e profissão relevante na mecatrônica, networking, sistemático, avançado indústria de transformação de várias instituições de ensino superior. Pode processar extração e enriquecimento em equipamentos industriais, e faz projetos especiais para atividades de ensino de treinamento, combina sensor fotoelétrico, máquinas, eletricidade, pneumática e hidráulica organicamente. O sistema não só pode ser utilizado como sistema de treinamento de automação e rede, mas também pode construir plataforma de rede em combinação com subsistema, e expandir o uso nele.
1) Sistema Modular de Produção / Manufatura com no mínimo 3 (três) estações de processamento e 1 (uma) estação de armazenamento, cada estação pode ser utilizada individualmente ou combinada entre si em qualquer configuração.
2) Estações de processo consistem em pelo menos:
Distribuidor / estação transportadora
Estação de montagem
Estação de classificação ou teste
3) A tecnologia de controle consiste em pelo menos:
Pacote de controle PLC para cada estação pelo menos equivalente ao Siemens S7-1500
EasyPort para simulação
Sistema RFID para cada estação
Touch PC
4) Software de controle incluído, pelo menos:
Software de controle para PLC pelo menos equivalente ao portal TIA (conjunto de pacotes)
Software para simulação e configuração de componentes
Programação de PLC de treinamento baseado na Web
Treinamento baseado na web GrafCet
5) Acessórios:
Carrinhos ajustáveis em altura para cada estação.
Console de controle para cada estação.
Conjunto de peças para o processo.
Edutrainer pelo menos equivalente com Siemens S7-1500.
Fonte de alimentação 24VDC.
Caixa de simulação.
Coluna de sinalização.
Cabo Ethernet de pelo menos 2m
Compressor com acessório.
Cabo de dados de E / S com conector syslink (IEEE 488) com ambas as extremidades, pelo menos 2 conjuntos
HMI pelo menos equivalente com TP700.
ETAPA 7 Edição gratuita do Pacote de treinamento de atualização
Outros acessórios para manter a função 100% do sistema.
6) Manual de operação completo e módulos.
Todos os softwares são edição de ensino
