1. Introdução ao Produto
1.1 Descrição do Produto

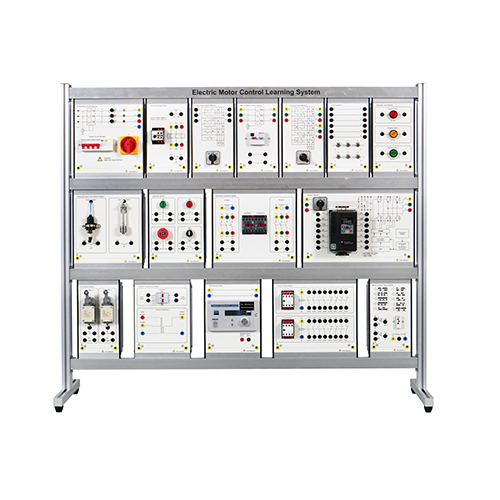

O Sistema de Aprendizagem de Controlo de Motores MR559E é uma plataforma de formação abrangente, concebida para a formação em controlo elétrico industrial, com o objetivo de ajudar os alunos a dominar as competências essenciais de controlo de relés, design de circuitos, instalação e depuração, e resolução de problemas de motores CA. O sistema combina hardware padrão industrial com unidades de aprendizagem modulares para abranger a tecnologia de controlo de motores, desde o básico ao avançado.
1.2 Características do Produto
O Sistema de Aprendizagem de Controlo de Motores abrange o controlo elétrico por relés de motores CA em aplicações industriais, comerciais e residenciais.
Os alunos aprendem competências relacionadas com a indústria, incluindo como operar, instalar, projetar e solucionar problemas em circuitos de controlo de motores CA para diversas aplicações.
2. Especificações Técnicas
2.1 Parâmetros Técnicos
Parâmetros da fonte de alimentação: CA trifásica de cinco fios 380V ±10% 50Hz
2.2 Dimensões e Peso
Dimensões: 1315mm*450mm*1160mm
Peso: <40kg
3. Nomes dos componentes do produto e introdução à função
3.1 Corpo principal do produto
Nº. Nome Qtd.
1 Módulo 16
2 Quadro 1
3.2 Peça do módulo do produto
Nº Nome Qtd.
1 MR559E - Estação de operação 1
2 MR559E - Estação de relé de controlo 1
3 MR559E - Estação de luz indicadora 1
4 MR559E - Estação de arranque manual do motor 1
5 MR559E - Estação de arranque do transformador de controlo 1
6 MR559E - Estação de limitador 1
7 MR559E - Estação de interruptor de nível de pressão 1
8 MR559E - Estação de relé de tempo multifunções 1
9 MR559E - Estação de contactor reversível 1
10 MR559E - Estação de relé de sobrecorrente 1
11 MR559E - Estação de interruptor de reversão 1
12 MR559E - Estação de interruptores estrela-triângulo 1
13 MR559E - Estação de travagem CC 1
14 MR559E - Estação inversora 1
15 MR559E - Estação de inserção manual de falhas 1
16 Disjuntor trifásico MR559E 1
3.3 Acessórios do produto
Nº Nome Qtd.
1 Cadeado de segurança industrial Diâmetro da haste de bloqueio: 6 mm, altura interior da haste: 38 mm, duas chaves, abertura, vermelho 1
2 Tubo fusível 10A 5*20 5
3 Núcleo de fusíveis 1A 5
4 Cabo elétrico de segurança de 4 mm, 1 m, ponta dupla, vermelho 10
5 Cabo elétrico de segurança de 4 mm, 1 m, ponta dupla, verde 10
6 Cabo elétrico de segurança de 4 mm, 1 m, ponta dupla, amarelo 10
7 Cabo elétrico de segurança de 4 mm, 1 m, ponta dupla, preto 10
8 Cabo elétrico de segurança de 4 mm, 1 m, ponta dupla, azul 10
9 Cabo elétrico de segurança de 4 mm, 1 m, ponta dupla, bicolor 5
10 Multímetro digital UA9205 1
11 Kit de ferramentas para eletricista Contém 17 ferramentas 1
12 Ficha industrial fêmea 1
13 Cabo de alimentação 1
4. Lista de experiências didáticas do produto (consulte o guia de experiências para obter detalhes)
(1) Experiência de teste do motor de acionamento por variador
(2) Motor de controlo por relé temporizador Experiência de teste de arranque estrela-triângulo
(3) Experiência de teste de arranque e reversão do motor controlado por chave reversora
(4) Experiência de teste de arranque e reversão do motor controlado por módulo limitador e contactor reversível
(5) Experiência de controlo de freio a pó magnético
(6) Experiência de teste de interruptor de nível de líquido e pressostato
(7) Experiência de teste de módulo de inserção manual de falhas
(8) Experiência de teste de arranque estrela-triângulo do motor controlado por chave estrela-triângulo
(9) Experiência de teste de freio Prony
